Zur Prüfung von Dichtigkeits-Prüfgeräten

Die Referenzlecke eignen sich zur Überprüfung von Dichtigkeits-Prüfgeräten, welche nach dem Verformungs- oder  nach dem Differenzdruckprinzip testen. So lässt sich schnell, präzise und kostengünstig die Funktionsfähigkeit des Prüfgerätes kontrollieren.

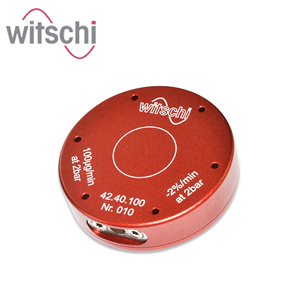

Referenzlecke simulieren ein Uhrengehäuse mit einer genau definierten Leckrate. Bei einem bestimmten Prüfdruck fliesst ein entsprechendes Volumen Luft durch die hochgenaue Öffnung in oder aus dem Gehäuse. Dieses verformt sich dadurch proportional.
Die Referenzlecke sind robust und zeichnen sich durch eine einfache Anwendung sowie bei sachgemässer Nutzung auch mit einer langen Lebensdauer aus.
Die Referenzlecke sollen an einem trockenen und staubfreien Ort gelagert werden. Am besten werden Sie in der mitgelieferten Box aufbewahrt.Falsche La-gerung oder verschmutzte Druckluft beeinflussen die Leckraten der Referenzlecke. Wir empfehlen eine jährliche Kalibrierung.

Technische Daten:
- Abmessung: Ø 46mm, Höhe 12.6mm
- Gewicht: 37g
- Gehäuse Aluminium rot eloxiert
- VerformungStandard 10µm/bar
- Prüfmedium Druckluft, ölfrei, gefiltert
- Einsatzbereich -0.8 bis +10bar
- Kalibrierte Leckrate bei 2 bar

Die Fertigung des Referenzlecks erfolgt innerhalb ± 10% der Sollleckrate.
Die Genauigkeit der kalibrierten Leckrate ist :± 5 %, resp. + 5µg / min.
Die Kalibrierung erfolgt bei bestimmten Umge-bungsbedingungen. Eine Abweichung dieser Bedingungen hat einen Einfluss auf die Leckrate.

Standard und theoretische Werte
Die Standard-Leckraten sind Richtwerte, welche bei folgenden Umgebungsbedingungen eintreffen.
- Luftdruck 960 mbar
- Temperatur 20° C
- Luftfeuchte 40 %
