Zusatzvorrichtung für XXL Facetten- und Musterringe

Die Zusatzvorrichtung XXL für extragroße Facetten- und Musterringe ist ein Sonderzubehör für die Trauringveränderungsmaschinen. Diese ermöglicht eine schonende Weitenänderung von breiten, flacheb und gemusterten Ringen.

Das Erweitern:
Den passenden Erweiterungskonus in die Grundplatte einsetzen. Nun über den Erweiterungskonus eine Maßscheibe streifen. Die untere Zahl auf der Maßscheibe entspricht der gewünschten Ringweite. Anschließend wird der Ring auf eine passende Kunststoffhülse gesteckt und diese über den leicht gefetteten Erweiterungskonus gestreift. Nun die Hülse mit dem Federkopf nach unten drücken. Den erweiterten Ring und die Maßscheibe mit den Abziehhaken hochziehen. Den Ring jeweils nur um zwei Ringgrößen erweitern und anschließend eine größere Kunststoffhülse verwenden.

Das Verengen:
Zunächst eine für den Ring passende Kunststoffbuchse auswählen. Der Ring muß in dieser unten plan aufliegen. Dann die Buchse in ein Stahlgesenk stecken, aus dem sie etwa 2 - 3 mm herausragt. Das Gesenk mit der Buchse zentrisch unter den Einstauchstempel legen, dann kann mit dem Stempel die Buchse in das Stahlgesenk gedrückt werden. Das Stahlgesenk sollte immer leicht gefettet sein. Die Buchsen dürfen innen nicht gefettet werden, da die Ringe sonst beim Verengen ausweichen und sich verziehen. Durch Einlegen von Distanzscheiben Nr. 609380 (optional) wird ein Ausweichen der Ringe verhindert.

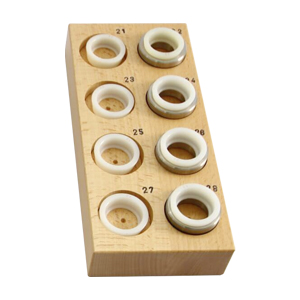

Zusatzvorrichtung XXL bestehend aus:
4x Stahlgesenken (Nr. 22-28)
8x Kunststoffhülsen zum Verengen (Nr. - Ø-Innen)
21 - 27.5 / 22 - 28 / 23 - 28.5 / 24 - 29 / 25 - 29.5 / 26 - 30 / 27 - 31.5 / 28 - 31
1x Holzbrett zur Aufbewahrung
