Fräser und Diamanten

Gravotech Fräser und Diamanten für unterschiedliche Arbeitsbereiche aus Werkzeugstahl oder Hartmetall.

Wählen Sie aus zwei Systemen Ihren Anwendungsbereich!

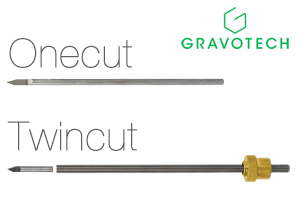

OneCut (Langschaft-System)
Ø 3.17 x L 106mm = passend für Gravograph IM3, IM4 und M20
Ø 4.36 x 160mm = passend für Gravograph M20 V3 und TXL

TwinCut (Kurzschaft-System) zweiteiliges System
Ø 4.36 x L 15mm (Einsatz) = passend für Gravograph M20 V3 und TXL.

Tipp: Strichstärke immer 1/7 der Schrifthöhe wählen, z.B. für Schrifthöhe 3,0mm sollte ein Fräser mit einer Schriftbreite von 0,32mm verwendet werden.

Untergruppen
  • Fräsen von Edelmetallen
    Konische Standardfräser zum Fräsen von Edelmetallen (Gold & Silber), sowie Gravoply und Gravometallen.
    NameGravotechAusführungAbmessungØ x LArt.-Nr.
    Stahlfräser48773Konisch 22.5°0.10mm3.17 x 106 mm690028
    Stahlfräser48774Konisch 22.5°0.25mm3.17 x 106 mm690029
    Stahlfräser48775Konisch 22.5°0.32mm3.17 x 106 mm690030
    Stahlfräser48776Konisch 22.5°0.50mm3.17 x 106 mm690031
    Stahlfräser48777Konisch 22.5°0.75mm3.17 x 106 mm690032
    Stahlfräser48778Konisch 22.5°1.00mm3.17 x 106 mm690033
    Hartmetallfräser48793Konisch 22.5°0.25mm3.17 x 106 mm690038
    Hartmetallfräser48794Konisch 22.5°0.32mm3.17 x 106 mm690040
    Hartmetallfräser48795Konisch 22.5°0.50mm3.17 x 106 mm690041
    Hartmetallfräser48796Konisch 22.5°0.75mm3.17 x 106 mm690042
    Hartmetallfräser48797Konisch 22.5°1.00mm3.17 x 106 mm690043
    Stahlfräser48808Konisch 22.5°0.10mm4.36 x 160 mm689140
    Stahlfräser48809Konisch 22.5°0.25mm4.36 x 160 mm689141
    Stahlfräser48810Konisch 22.5°0.32mm4.36 x 160 mm689142
    Stahlfräser48811Konisch 22.5°0.50mm4.36 x 160 mm689143
    Stahlfräser48812Konisch 22.5°0.75mm4.36 x 160 mm689144
    Stahlfräser48813Konisch 22.5°1.00mm4.36 x 160 mm689145
    Hartmetallfräser48608Konisch 22.5°0.25mm4.36 x 15 mm689121
    Hartmetallfräser48609Konisch 22.5°0.32mm4.36 x 15 mm689122
    Hartmetallfräser48610Konisch 22.5°0.50mm4.36 x 15 mm689123
    Hartmetallfräser48611Konisch 22.5°0.75mm4.36 x 15 mm689124
    Hartmetallfräser48612Konisch 22.5°1.00mm4.36 x 15 mm689125
    Hartmetallfräser50135Konisch 30.0°0.25mm4.36 x 15 mm689091
    Hartmetallfräser50136Konisch 30.0°0.32mm4.36 x 15 mm689092
    Hartmetallfräser50137Konisch 30.0°0.50mm4.36 x 15 mm689093
    Hartmetallfräser50138Konisch 30.0°0.75mm4.36 x 15 mm689094
  • Fräsen von Edelstahl
    Konische Spezialfräser zum Fräsen von Edelstahl, sowie weiteren zähen Materialien.
    NameGravotechAusführungAbmessungØ x LArt.-Nr.
    Hartmetallfräser48608Konisch 22.5°0.25mm4.36 x 15 mm689121
    Hartmetallfräser48629Konisch 35.0°0.25mm4.36 x 15 mm689131
    Hartmetallfräser48630Konisch 35.0°0.32mm4.36 x 15 mm689132
    Hartmetallfräser48631Konisch 35.0°0.50mm4.36 x 15 mm689133
    Hartmetallfräser48632Konisch 35.0°0.75mm4.36 x 15 mm689134
    Hartmetallfräser48633Konisch 35.0°1.00mm4.36 x 15 mm689135
  • Ausräumen von Flächen
    Flache Endfräser zum Ausräumen von Flächen (Negativgravur). Wir empfehlen bei der Anwendung dieser Fräser die Nutzung von Schneidöl oder Schneidwachs.
    NameGravotechAusführungAbmessungØ x LArt.-Nr.
    Stahlfräser48783zylindrisch1.00mm3.17 x 106 mm690080
    Stahlfräser48784zylindrisch1.50mm3.17 x 106 mm690081
    Hartmetallfräser48619zylindrisch1.00mm4.36 x 15 mm689150
    Hartmetallfräser48620zylindrisch1.50mm4.36 x 15 mm689151
  • Ausfräsen von Buchstaben
    Zylindrischer Schneidfräser (zweilippig) zum Ausfräsen von Buchstaben bei Namensketten. Wir empfehlen bei der Anwendung dieser Fräser die Nutzung von Schneidöl oder Schneidwachs.
    NameGravotechAusführungAbmessungØ x LArt.-Nr.
    Hartmetallfräser48658zylindrisch1.00mm4.36 x 15 mm689155
  • Markierungsfräser
    NameGravotechAusführungØ x LArt.-Nr.
    Markierungsfräser21679mit Kugelschreibermine4.36 x 160 mm689115
  • Diamantgravuren
    Feste und rotierende Diamanten für Ritz- und Fotogravuren.
    NameGravotechAusführungAbmessungØ x LArt.-Nr.
    Diamantfräser33954Stehend 90°0.10mm3.17 x 106 mm690049
    Diamantfräser20149Rotierend 126.5°0.10mm3.17 x 106 mm690039
    Diamant-Ritzeinsatz23061Stehend 126.5°0.10mm3.17 x 15 mm689161
    Diamant-Ritzeinsatz23060Rotierend 120°0.10mm3.17 x 15 mm689160
    Diamant-Spindelvorsatz22884Stehend 126.5°0.10mm690045
    Diamant-Ritzeinsatz28187Stehend 126.5°0.10mm3.17 x 7 mm690070
  • Tiefenregler
    NameGravotechAusführungLoch-ØTypArt.-Nr.
    Tiefenregler20130Standard0.70mmM20 / IM3690164
    Tiefenregler20131Standard1.50mmM20 / IM3690160
    Tiefenregler21755Standard2.40mmM20 / IM3690161
    Tiefenregler22464mit Stahlkugel2.50mmM20 / IM3690162
    Tiefenregler22481mit PTFE-Kugel3.50mmM20 / IM3690163
  • Starter-Paket
    NameAusführungAbmessungMaterialArt.-Nr.
    TwinCut FräserStarter-PaketSortimentfür Schmuck689076
